静压导轨滑块的静压支撑原理如何确保平稳运行？

静压导轨滑块的静压支撑原理如何确保平稳运行？

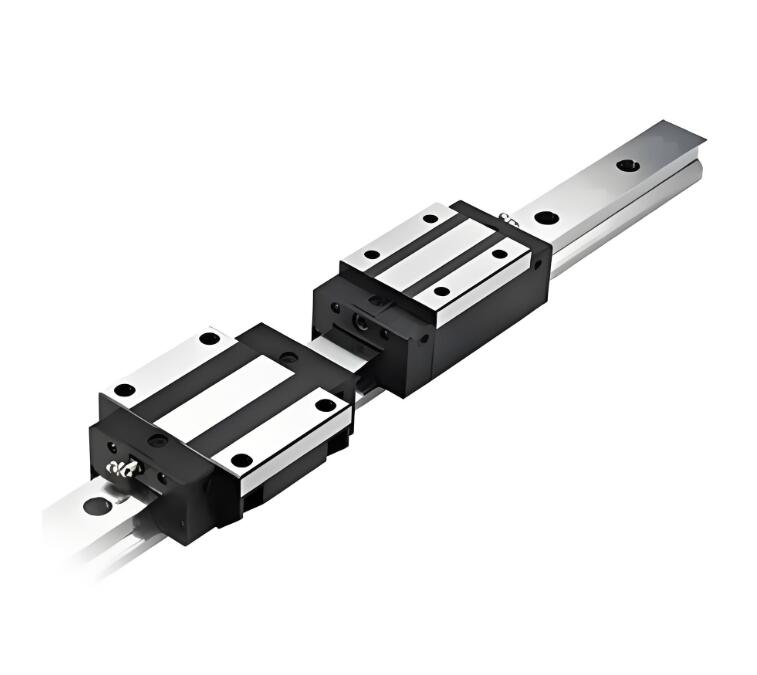

静压导轨滑块的静压支撑原理通过在导轨与滑块之间形成一层均匀、稳定的静压油膜（或气膜），将运动部件完全悬浮，实现无接触式支撑，从而确保高精度、低摩擦的平稳运行。其核心机制可从以下几个方面解析：

一、静压支撑的核心原理：油膜悬浮机制

1. 压力油膜的形成

结构组成：

静压导轨的滑块（动导轨）底面加工有多个油腔（通常为矩形或圆形凹腔），每个油腔通过节流器（如毛细管、小孔、薄膜反馈式节流器）与外部液压系统相连。

工作过程：

液压泵将高压油（通常为润滑油）经滤油器加压后，通过节流器注入油腔。

油腔因空间受限，油压迅速升高，形成局部高压区域，迫使滑块向上悬浮，与导轨（定导轨）表面分离，形成厚度约 5~50μm 的纯液体摩擦油膜。

油膜压力与外部载荷（如滑块自重、加工力等）平衡，使滑块 “浮” 在导轨上，完全避免金属接触。

2. 节流器的关键作用：动态压力平衡

流量 - 压力调节：

节流器是静压系统的核心元件，其作用是根据油膜厚度变化自动调节油腔压力。

当外载荷增大时，滑块下沉，油膜厚度减小，出油间隙变小，节流器阻碍油液流出，油腔内压力自动升高，直至与载荷重新平衡。

当外载荷减小时，滑块上浮，油膜厚度增大，出油间隙变大，油液流出速度加快，油腔压力自动降低，维持新的平衡。二、平稳运行的关键特性

1. 极低摩擦与无爬行现象

纯液体摩擦：

油膜完全隔离导轨与滑块表面，摩擦系数仅为 0.0005~0.001（传统滑动导轨为 0.1~0.3），接近流体润滑的理想状态。

低速稳定性：

传统滑动导轨在低速时易因 “粘 - 滑” 效应产生爬行，而静压导轨因油膜的黏性阻尼作用，即使在 0.001mm/s 的极低速度下仍能保持平稳运动，适合精密加工（如坐标镗床、磨床）。

2. 高刚度与抗振性

油膜刚度：

油膜的承载能力与油腔压力、面积成正比。通过多油腔分布式设计（如平面油腔、阶梯油腔），可形成均布支撑力，抵抗倾侧力矩和偏载。例如，当滑块受到侧向力时，侧面油腔压力升高，抑制偏移，保持运动直线度。

阻尼减振：

油膜的黏性阻尼可吸收振动能量，降低外界冲击对运动精度的影响。相比动压导轨（依赖相对速度形成油膜），静压导轨在静止状态下仍能保持油膜刚度，适合高精度定位。

3. 高精度导向与误差均化

几何精度补偿：

导轨表面的微观加工误差（如平面度、直线度）会被油膜厚度 “平均化”。例如，若导轨存在局部凸起，油膜会在该处变薄，但节流器通过压力调节使整体油膜厚度保持均匀，从而消除微观不平度的影响。

温度稳定性：

液压系统通常配备油温控制系统（如冷却器），避免因油温升高导致油黏度下降、油膜厚度变化，确保长期运行精度。

三、典型结构设计与应用场景

1. 结构形式

开式静压导轨：

依靠重力或弹簧力保持油膜，结构简单，适用于垂直载荷稳定的场景（如普通精密机床）。

闭式静压导轨：

上下、左右均有油腔，可承受双向载荷和倾覆力矩，刚度更高，适用于大型机床、坐标测量机等复杂载荷场景。

2. 应用领域

精密加工设备：如磨床、镗床、光刻机，要求纳米级运动精度。

重型机械：如龙门铣床、导轨磨床，需支撑数吨至数十吨载荷并保持平稳。

航空航天制造：用于加工飞机结构件、发动机叶片等高精度部件。

静压导轨滑块通过外部加压油膜的主动支撑、节流器的动态压力调节和多油腔均布设计，实现了无接触、低摩擦、高刚度的运动特性。其核心优势在于将机械接触转化为流体力学支撑，从原理上消除了传统滑动导轨的磨损、爬行和精度衰减问题，成为精密制造领域不可或缺的关键技术。
